Строительные нормы и правила проведения дренажа
Создание дренажной системы – это незаменимый этап во время строительства частного дома или дачи. Очень часто их проектируют “на глаз”, это может привести к подтоплению и другим проблемам. Поэтому данный процесс всегда должен основываться на основных требованиях СНиП.
Базовым документом является СП 104.13330.2012, последняя действующая редакция СНиП 2.06.15-85 “Инженерная защита территории от затопления и подтопления”. Правда в данном документе немного полезной информации применительно к дренажным системам, используемым для защиты малоэтажных зданий.
В соответствии с СНиП, открытая дренажная система из горизонтальных канав может использоваться для осушения территорий с одно и двухэтажной застройкой небольшой плотности, а также для защиты от подтопления дорог и других коммуникаций. Для укрепления откосов каналов необходимо использовать железобетонные или бетонные плиты или каменную наброску.

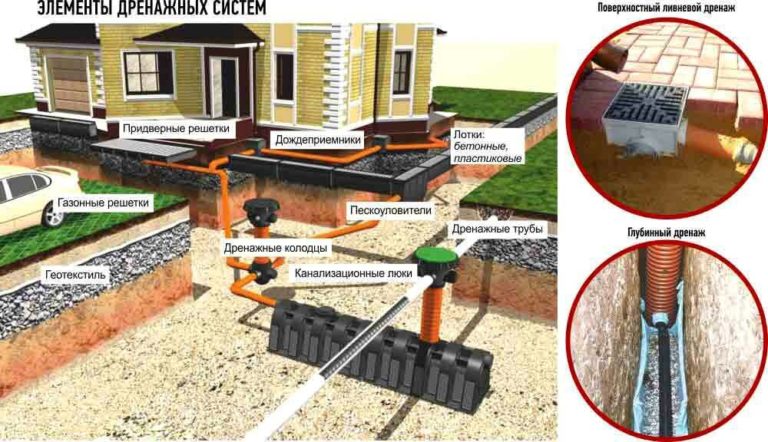

Данный пункт имеет отношение к общим дренажным системам населенных пунктов и микрорайонов. На частном участке создание открытой дренажной системы нецелесообразно, канавы на участке занимают много места и представляют опасность. Поэтому для частного домовладения больше подходит закрытая дренажная система.
В качестве фильтра и фильтровой обсыпки в закрытых дренажных системах используется:
- Песчано-гравийная смесь
- Керамзит
- Шлак
- Полимерные материалы

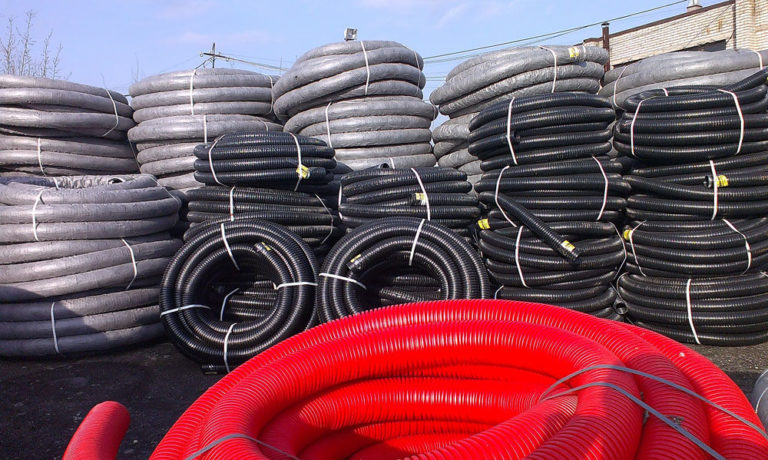

Для создания дренажных систем, согласно СНиП можно использовать следующие трубы:
- Полимерные трубы
- Керамические трубы
- Железобетонные, бетонные, асбоцементные трубы и трубофильтры из пористого цемента допускается использовать в неагрессивных по отношению к бетону грунтах и воде
В закрытых дренажных системах глубина заложения труб зависит от их диаметра и материала.
Керамические дренажные трубы диаметром 150-200 мм закладывают на глубину 3,5 метра. Диаметром 300 мм на глубину 3 метра.
Трубофильтры из пористого бетона – максимальная глубина их заложения определяется в соответствии с ВСН 13-77 “Трубы дренажные из крупнопористого фильтрационного бетона на плотных заполнителях”.
Бетонные трубы диаметром 200 мм закладываются на глубину 4 метра. Диаметром 300 мм на 3,5 метра.
Размер отверстий в дренажных трубах и расстояние между ними определяется расчетом. Максимальное расстояние между дренажными колодцами на прямолинейных участках, составляет 50 метров. Кроме того, колодцы должны располагаться в точках поворотов, изменения углов и пересечений дренажных труб.
В соответствии с требованиями СНиП 2.06.14-85 “Защита горных выработок от подземных и поверхностных вод”, фильтр вокруг труб дренажной системы должен иметь вид песчано-гравийной обсыпки, оберток или полимерных водонепроницаемых материалов.
Для планирования дренажной системы необходимы:
- Техническое заключение о гидрогеологических условиях строительства
- План территории с существующими и проектируемыми зданиями. Масштаб плана не менее 1:500
- План с отметками полов в подвалах зданий
- Развертки, планы и разрезы фундаментов всех зданий, которые расположены на территории
- Планы и профильные разрезы подземных коммуникаций
